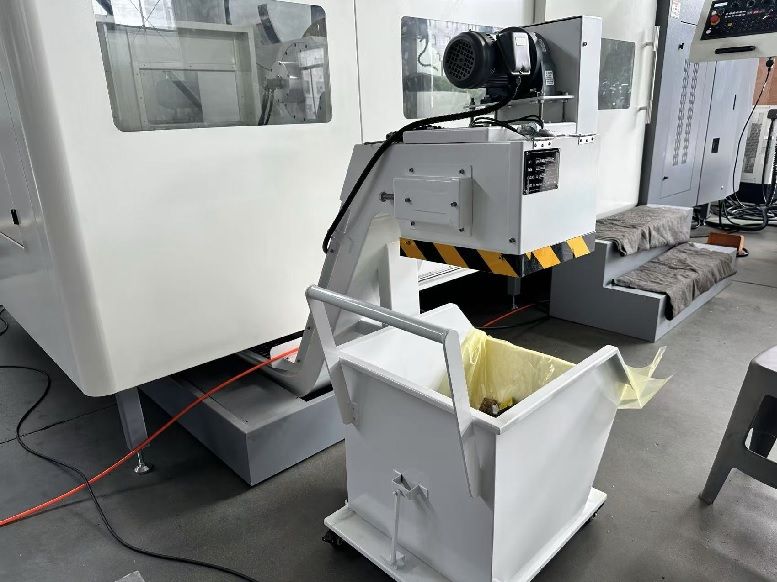

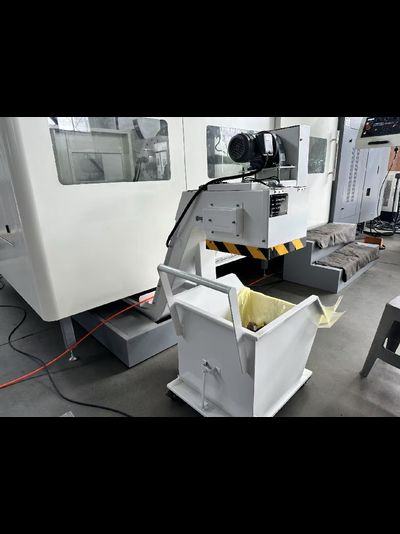

:format(webp):no_upscale()/s2.siteapi.org/d18db666595444a/img/2xied9sk5zggo4og4so04ww8o0c8k0 "Конвейер для стружки")

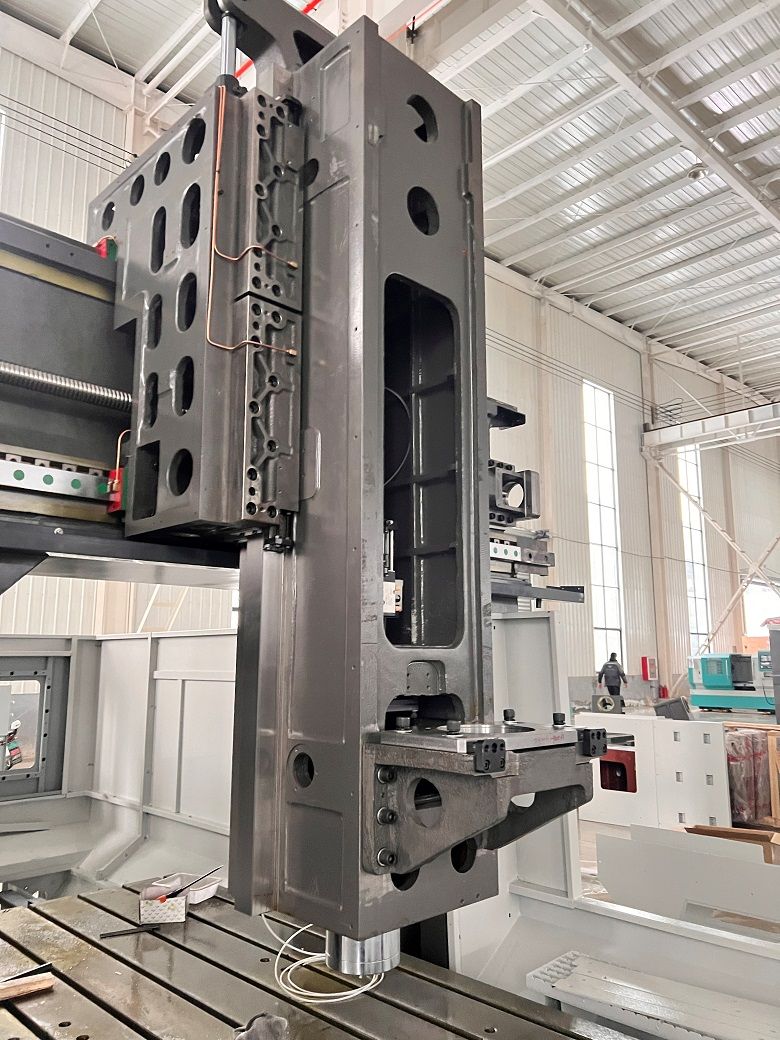

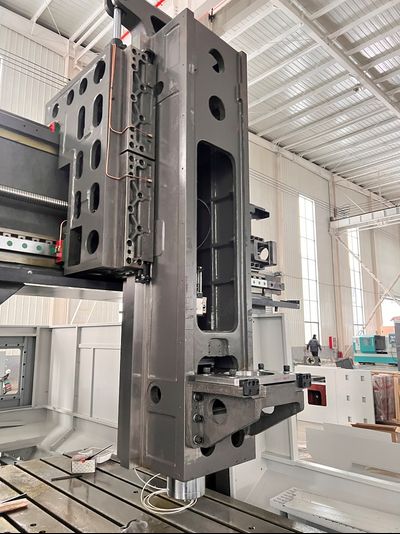

:format(webp):no_upscale()/s2.siteapi.org/d18db666595444a/img/dz56sr5hoogsgwoog0844gs8g8osow "Две колонны")
:format(webp)/s2.siteapi.org/d18db666595444a/img/onrzgkd6fusgwkkc88ko8kooskosgw)
:format(webp)/s2.siteapi.org/d18db666595444a/img/3uacjcz2bw8w0c80okkgcok000cw0s)
:format(webp)/s2.siteapi.org/d18db666595444a/img/2xied9sk5zggo4og4so04ww8o0c8k0)
:format(webp)/s2.siteapi.org/d18db666595444a/img/dz56sr5hoogsgwoog0844gs8g8osow)

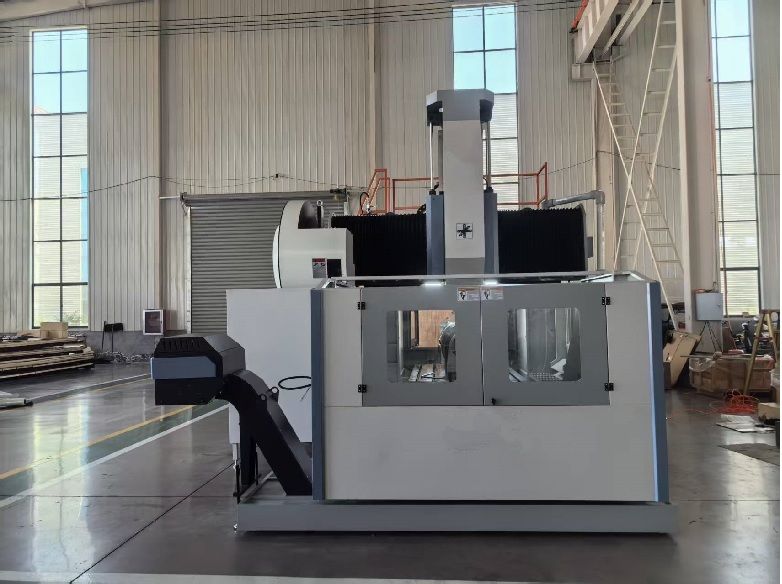

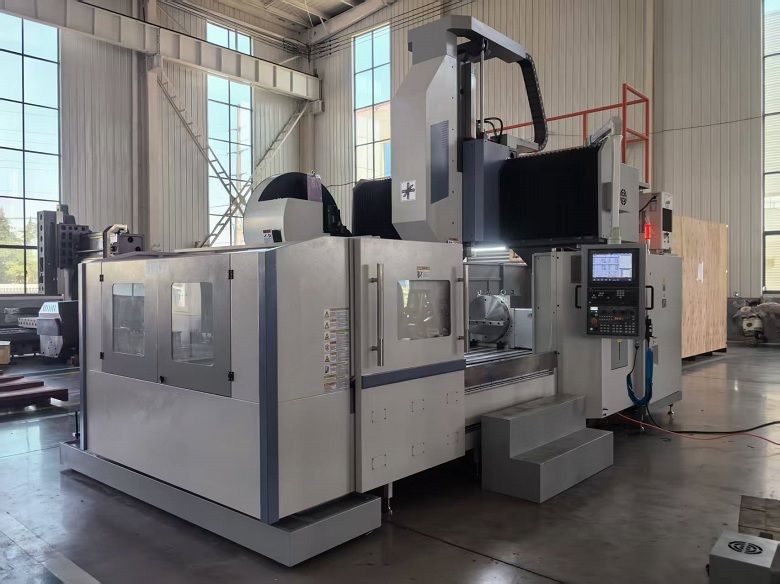

Фрезерный обрабатывающий центр с ЧПУ предназначен для обработки различных изделий с высокой производительностью и точностью. Станок обеспечивает выполнение широкого спектра операций, включая фрезеровку, сверление, расточку и другие виды механической обработки деталей из металла, дерева и камня. Двухколонный конструктив портала обеспечивает повышенную жёсткость конструкции и точность позиционирования инструмента. Эффективное удаление стружки осуществляется двухшнековым устройством с цепной транспортировкой в контейнер для сбора отходов. Четвертая ось обеспечивает максимальную гибкость производственных процессов. В станке применяются электрические компоненты от ведущих мировых производителей, включая оборудование компании Schneider Electric, обеспечивая надёжность и долговечность эксплуатации устройства. Портально-фрезерный станок этой модели используется для решения сложных технологических задач предприятий машиностроительной отрасли, авиа и кораблестроения.
Фрезерный обрабатывающий центр с ЧПУ предназначен для обработки различных изделий с высокой производительностью и точностью. Станок обеспечивает выполнение широкого спектра операций, включая фрезеровку, сверление, расточку и другие виды механической обработки деталей из металла, дерева и камня. Двухколонный конструктив портала обеспечивает повышенную жёсткость конструкции и точность позиционирования инструмента. Эффективное удаление стружки осуществляется двухшнековым устройством с цепной транспортировкой в контейнер для сбора отходов. Четвертая ось обеспечивает максимальную гибкость производственных процессов. В станке применяются электрические компоненты от ведущих мировых производителей, включая оборудование компании Schneider Electric, обеспечивая надёжность и долговечность эксплуатации устройства. Портально-фрезерный станок этой модели используется для решения сложных технологических задач предприятий машиностроительной отрасли, авиа и кораблестроения.
-
Описание
Перемещение по оси Х
мм
5000
Перемещение по оси Y
мм
2700
Перемещение по оси Z
мм
1000
Расстояние от торца шпинделя до стола
мм
280-1280
Размер стола
мм
2300*5000
Максимальная нагрузка на стол
кг
15000
Т-образные пазы
11-28*200
Скорость вращения шпинделя
об/мин
40-6000
Модель шпинделя
βiIP 30
Мощность
KW
15/18.5
Крутящий момент
NM
140
Конус шпинделя
BT50
Быстрое перемещение по осям X / Y / Z
м/мин
10/10/10
Скорость подачи резца
mm/min
1～10000
Модель двигателя подачи
Bis40/40/30B
Мощность двигателя подачи
KW
6
Крутящий момент
Nm
30
Точность позиционирования/повторного позиционирования
по осям X / Y / Z
мм
0,04/0,03/0,02
0,026/0,018/0,012
Макс.вес инструмента
Kg
18
Емкость магазина
шт.
24/30
Максимальная длина инструмента
мм
300
Максимальный диаметр инструмента
мм
112/200（без соседних инструментов）
Время смена инструмента
S
2,5
Параметры на ШВП XYZ
8020/6316/5010
Параметры на направляющей XY
X: 55/14 Y:45/4 Рольковая направляющая качения
Параметры на направляющей Z
Скольжения Прямоугольная направляющая
ЧПУ
Fanuc
Габариты станка
12480*5800*5120
|
